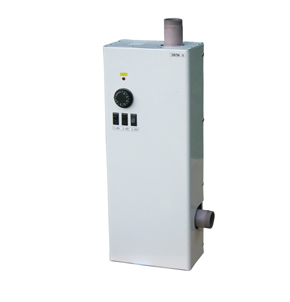

Водонагреватель состоит из корпуса, стальной емкости, пульта управления, закрепленного внутри корпуса. В нижней части емкости, во фланце смонтированы трубчатые электронагреватели, в верхней части резервуара термочувствительная трубка регулятора температуры. Крепления электрического котла позволяют установку его как вертикально, так и горизонтально. Верхний и нижний патрубки предназначены для присоединения электрического котла в систему отопления. На лицевой стороне электрического котла расположена ручка регулятора температуры и индикатор включения. На боковой части корпуса имеется отверстие для ввода в пульт кабеля питания и заземляющего провода. В пульте управления электрического котла расположен магнитный пускатель КМ и регулятор температуры, позволяющий устанавливать и поддерживать необходимую температуру теплоносителя в системе отопления. Для защиты системы от аварийного закипания теплоносителя в электрическую схему подключается датчик аварийного отключения (термостат).
